Fast-Flow-Generator-Laser-Schneidemaschine für die Herstellung von Stanzplatten

Fast-Flow-Generator-Laser-Schneidemaschine für die Herstellung von Stanzplatten

Fast-Flow-Generator-Laser-Schneidemaschine

Dieboard-Laser-Schneidemaschine

CO2-Laser-Graviermaschine 1000w

Herkunftsort:

Nanjing, China

Markenname:

DIAMOND

Zertifizierung:

CE, ISO 9002

Modellnummer:

DH-2512-2200T

Treten Sie mit uns in Verbindung

Fordern Sie ein Zitat
Produkt-Details
Produktname:
Laser-Schneide-Maschine
Anwendung:
Stanzformen schneiden
Laserquelle:
Schneller Fluss-Generator
Laserleistung:
1000W/1500W/2200W
Effektiver Schnittbereich:
2500x1250mm/1850x1250mm/1500x1850mm
Gas benutzt:
CO2, Stickstoff, Helium
Sperrholzstärke:
Maximum 50mm
Schnittgenauigkeit:
+/- 0,05 mm/m
Kontrollsystem:
Bewegende Kontrollecard-/ncbeschallungsanlage
Übertragungssystem:
Schraubenführung THK Japan
Ansteuersystem:
X, Y, z-Achsenservofahrer Yaskawa Japan
Unterstützendes Designformat:
DXF
Elektrizität:
380V/415V, 50/60Hz, Phase 3
Kühlsystem:
Großmacht-Kühler
Größe der Maschine:
2520 mm * 5850 mm * 2035 mm
Gewicht:
5500 kg
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1 Satz
Preis
USD 64000 - 88800/SET
Verpackung Informationen
SPERRHOLZKISTE, 1 GESETZTER MASCHINEN-BEDARF 1X40HQ
Lieferzeit
40 Tage
Zahlungsbedingungen
T/T, L/C, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit
2 Sätze pro Monat
Produkt-Beschreibung

Laserschneidemaschine für die Herstellung von Stanzformen



Produktserien von Laserschneidmaschinen:



1. Die Werkzeugmaschine nimmt ein Gantry-Strukturdesign an, das die Werkzeugmaschine stabiler und zuverlässiger macht und eine kleine Größe hat.



2. Laser-Schneidemaschine mit automatischer Umschaltung aus Metall und Nichtmetall, realisiert wirklich eine Maschine für mehrere Anwendungen.



3. Mit Präzisionskugelumlaufspindel und Linearführung als Übertragungselemente, hohe Genauigkeit, hohe Geschwindigkeit, maximale Laufgeschwindigkeit (ohne Last) 24 m / min, Positioniergenauigkeit ± 0,03 mm / m, Wiederholpositioniergenauigkeit ± 0,01 mm.



4. Verwendung eines speziellen numerischen Steuerungssystems für PA-Laser, das den Laser und das Steuerungssystem der Werkzeugmaschine zu einem kombiniert.Mit der Entwicklung von HMI, CNC und SPS, gemäß der fortschrittlichsten Methode der Welt, unter Verwendung von WINDOWS als Betriebsplattform, unabhängig entwickeltes laserorientiertes Schneiden. Das Betriebssystem der Maschine integriert proprietäre Energiesteuerungsfunktionen für das Laserschneiden, Maschinenbetriebsfunktionen, Laserbetriebsfunktionen, Experten-Schneidprozessbibliothek, Ferndiagnose und andere Funktionen.





Modell der Laserschneidmaschine: HY-2512-S2200

  1. Zugehörige technische Parameter dieses Modells:

max.Schnittgröße

2500×1250 mm
X-Achse 2550 mm
Y-Achse 1250 mm
Z-Achse 100 mm

Positionsgenauigkeit der X- und Y-Achse

±0,03/m mm
Wiederholgenauigkeit der X- und Y-Position ±0,02/m mm
Tabelle max.Bewegungsgeschwindigkeit 24 m/Min
Generator Andere Kraft
Bewegungsweise Stationäre Portalmaschine, gemischte leichte Struktur
Fahrweg Präzisions-Kugelumlaufspindel + Linearführung
Sicherheitsschutz Vollständig geschlossener Schutz des Schnittbereichs

Mit umfassendem Sicherheitsverriegelungsschutz

CNC-System PA

Importiert aus Deutschland (nicht von Hans Laser in China hergestellt)

Schneidkopf-Aufprallschutz

Schützen Sie den Z-Achsen-Mechanismus

Andere

Rauch und Staub absaugen
Schrottsammelwagen
Elektrischer Schaltschrank ist gegen Staub und Feuchtigkeit abgedichtet
Beleuchtung des Arbeitsbereichs
Warnband arbeiten
Erweiterte Funktionen Allgemeine Soft- und Hardwareschnittstellen sind für die spätere intelligente Produktion reserviert

Laserinstallationsmethode

Fest
  1. Detaillierte Gerätekonfigurationsliste
Bettrahmen

Eingestreutes Schweißen, Glühen des gesamten Ofens.

CNC-System

Deutsches PA-Laser-Hochleistungs-CNC-System

Komposition:

(1) mit 15″ Farb-Flachbildschirm

(2)Interne Abstandsanpassungsfunktion

(3)Adaptive Read-Ahead-Funktion

(4) Fortschrittliche adaptive Anpassungstechnologie

(5) Laserenergie-Steuerfunktion

Servoantrieb Yaskawa
Präzisionsgeschliffene Schraube Schienenschmier- und Dichtungsschutzsystem von Japan THK
Linearführungen Japan THK Präzisions-Kugelführung
Lager

Japan NSK Präzisions-Schubwinkellager

Laserschneidkopf Unabhängiges Design mit spezieller Funktion zur Verlängerung der Lebensdauer der Fokussierlinse
Pneumatische Komponenten

Importiertes SMC, Airtac

Komposition:

(1) Druckreduzierventil

(2) Drosselventil, Rückschlagventil, Kugelventil

(3) Druckrelais

(4)Zylinder

(5) Magnetventil

(6) Drei Hauptteile der Pneumatik

Drei automatische Gasumwandlungssysteme, die direkt von der Prozessbibliothek gesteuert werden, Hochdruckschneidsystem



Lasertechnikkalische Eigenschaften:

1) Die fortschrittliche Gaseinheit wird verwendet, um die Menge des gemischten Gases automatisch durch die Leistung einzustellen und dann in den Pufferbereich zu fließen und dann in den Hohlraum einzutreten.Schnelles Aufladen, schnelles Pumpen und Solarbedingungen.



2) Hervorragende thermische Stabilität Das Design des Resonanzhohlraums schützt alle Linsen im Hohlraum, verlängert die Lebensdauer der Linse und gewährleistet Laserleistung und Modenstabilität.Außerdem hat der Hohlraum eine einfache Struktur, eine einfache Ausrichtung und einen hohen Sicherheitsfaktor.



3) Alle Funktionen des Lasers, einschließlich der Programmierung von Impulsgeneratoren, der Änderung des Kavitätsdrucks und der täglichen Wartung, werden über eine einfach zu bedienende Schnittstellensoftware abgewickelt.Jetzt wurde es in das Steuerungssystem der Werkzeugmaschine integriert, um eine wirklich integrierte Maschinensteuerung und eine vollständig digitale Kommunikation mit dem Laser zu erreichen.



4) Die Werkzeugmaschine kann über den Bus direkt eine Vielzahl von Laser-Arbeitsmodi auswählen.Die Kombination aus Superpuls, Torpuls und kontinuierlicher Welle kann beliebig kombiniert werden, um verschiedene komplexe Verarbeitungsanforderungen zu erfüllen

Leistung Parameter
Wellenlänge 10,6 um
Nennleistung 1500W
Ausgangsleistung max. ≥1600W
Stabilität der Ausgangsleistung ≤±2 % Kontinuierlich

Einstellbarer Bereich der Dauerstrich-Ausgangsleistung

20 W ~ max
Punktgröße 18mm
Modus

TEM10*45° lineare Polarisation zur horizontalen Ebene

Einstellbarer Bereich der Pulsfrequenz 0-1 KHz
Impulsbreite einstellbarer Bereich 100us – CW
Energieversorgung

AC 380 V ± 5 %, 50 Hz, 3 Phasen, Masse, 18 kVA

Kühlendes Wasser

50 l/min, 0,4–0,5 MPa, 20℃

Die Mindesttemperatur muss über dem Taupunkt liegen

Feste Verunreinigungen: ≤50um

Maximale Wasserhärte: 15 Grad (deutsche Norm)

Umgebungstemperatur 12℃—30℃
Umgebungsfeuchtigkeit ≤75%
Gasverbrauch

≤35NL/h Reinheit:99,996%

Reduzierter Gasverbrauch bei reduzierter Ausgangsleistung

Externe Arbeitsschnittstelle des Laser-Arbeitsstatus und des externen Steuersystems für die Stromversorgung Digitales Schaltsignal
Externe Steuerung der Ausgangsleistung 0-10 V Analogsignal
Gleiche Lichtweganzeige Ja
Arbeitsweise (CW),(GatedPulse)



Schulung und Technischer Service:



1 Jahr Garantie



Wenn das Vertragsprodukt während der Garantiezeit beschädigt wird oder aufgrund unserer Herstellungsverfahren und Materialien nicht normal funktionieren kann, sind wir für die kostenlose Reparatur des Vertragsprodukts verantwortlich.



HY-2512-S1000/1500/2200 Grundkomponenten:



Hauptmaschinenteil: eine Werkzeugmaschine und ein Lasergenerator

Zubehör:

ein Laserkühler,

eine Reihe von Sauggebläsen und Rohren,

eine Reihe von Präzisionsfiltern,

ein Satz zweidimensionaler Laser-Einstellrahmen,

ein Satz externer Lichtleitersysteme,

ein 75-kW-Reglerset und weiteres kleines Zubehör



Liste der Laserschlüsselkomponenten (TOP GRADE)

Nein. Name Hersteller Land
  Turbopumpe BECKER Deutschland
  Vakuumpumpe LEYBOLD Deutschland
  Endplatte zur Einstellung des Resonanzhohlraums ROFIN-SINAR Tech Deutschland
  SPS DELTA/HITECH Taiwan
  Eichhörnchen-Käfig-Fan   Deutschland
  Leistungssonde   IMPORTIERT
  Berührungssensitiver Bildschirm DELTA/HITECH Taiwan
  Linse und Spiegel II-VI Vereinigte Staaten von Amerika
  Schaltnetzteil ROFIN-SINAR Tech Deutschland

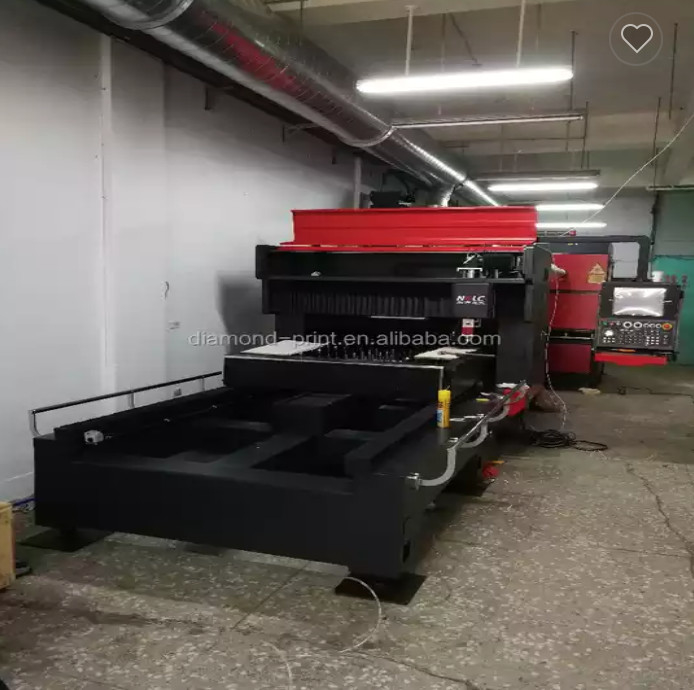

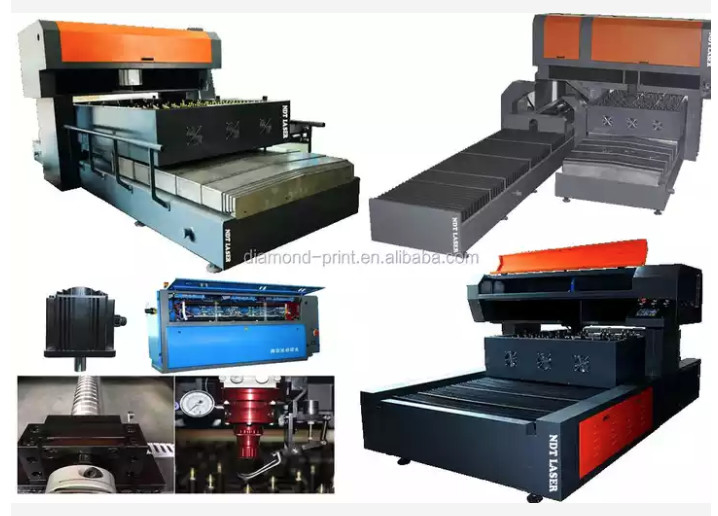

Fast-Flow-Generator-Laser-Schneidemaschine für die Herstellung von Stanzplatten 0Fast-Flow-Generator-Laser-Schneidemaschine für die Herstellung von Stanzplatten 1



Fast-Flow-Generator-Laser-Schneidemaschine für die Herstellung von Stanzplatten 2Fast-Flow-Generator-Laser-Schneidemaschine für die Herstellung von Stanzplatten 3





Fast-Flow-Generator-Laser-Schneidemaschine für die Herstellung von Stanzplatten 4Fast-Flow-Generator-Laser-Schneidemaschine für die Herstellung von Stanzplatten 5





Fast-Flow-Generator-Laser-Schneidemaschine für die Herstellung von Stanzplatten 6Fast-Flow-Generator-Laser-Schneidemaschine für die Herstellung von Stanzplatten 7
